| 子ども達が就職して、家を出て行き、子ども達の使っていた部屋が空き、ガランとした空間が残りました。ふとここに小さなレイアウトがあってもいいかと思い、又この前作ったＥＤ１９やこれから作ろうとしているＥＤ級の機関車を動かす場所もほしく、HO
小型レイアウトを作ることを決めました。 今回「鉄道模型のある生活」と畑川さんのページ掲載のレイアウトをそのまま使わせていただきました。 サイズは２ｍ×１ｍです。このサイズでリバースまであるというのは素晴らしい構成です。作るならこの小型レイアウトしかないと考えました。 レールはフライッシュマン製です。カーブは３５６Ｒと４１０Ｒカーブポイントを多用しています。カトーのレールはなぜカーブポイントが無いのか、小型レイアウトには必需品です。 |
| その１ | ||
 |
||
| まず使うレールを決める必要があります。ホームページなどからレールの画像を取り込み、ＰＣ画面上で並べて見ました。なんかよく分からない。本当に２ｍ×１ｍのサイズに収まるかどうか。 | ||
 |
||

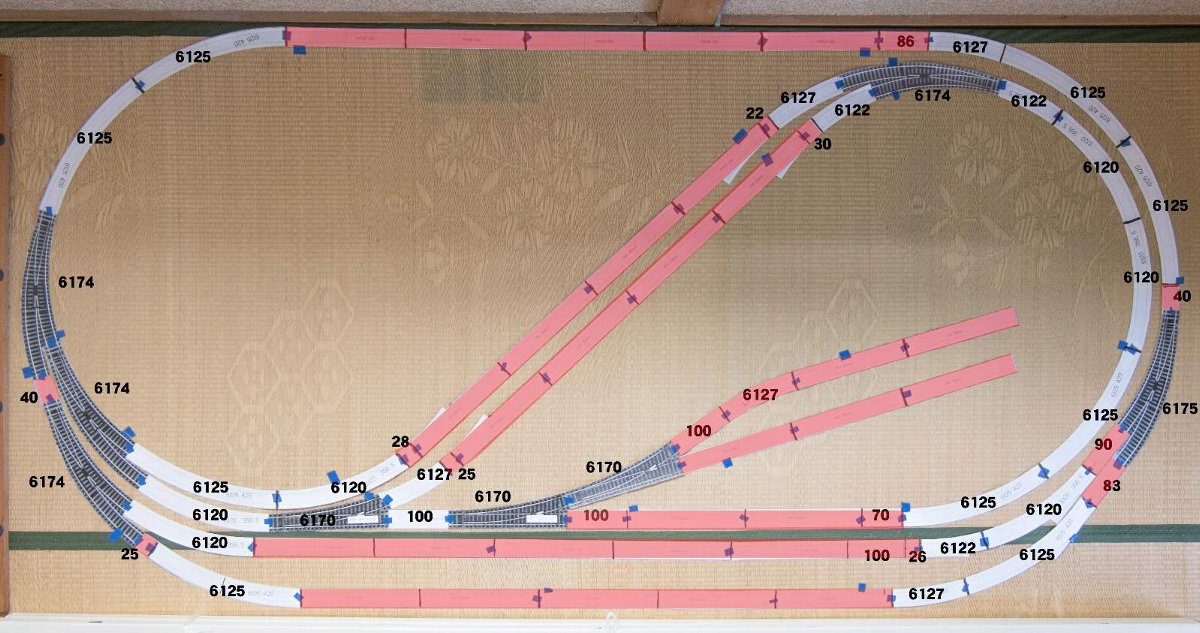

| 次に実際のレール大きさに紙を切って並べて見ました。これならよく分かります。この時点でほぼ寸法が出ました。赤の部分はフレキシレールを使う部分です。その方がコストが抑えられます。 6000番台の数字はレールの製品番号、それ以外は長さです。 |
||
 |
||

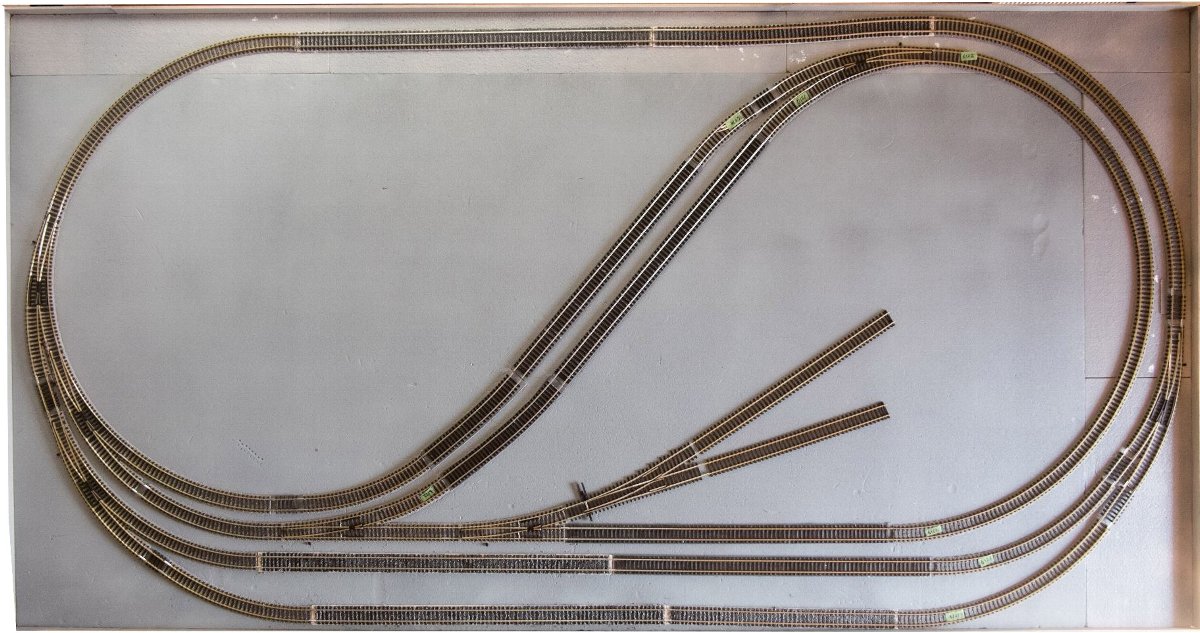

| レールを発注してから２ヶ月経って入荷しました。ようやくレールを並べられます。今回レールはエルマートレインで調達しました。たぶんフライッシュマンのレールは一番安いと思います。台は５㎝厚さのスタイロフォームと２㎝、３㎝厚の発泡スチロールです。周囲に５ｍｍ厚さの合板を貼っています。 ;レールは置いてあるだけなのでフレキシレールの寸法出しがやりにくい |
||
 |
||
| 紙のレールで作ったのと実際は同じに仕上がりませんでした。微妙な角度と寸法違いでこんな形になりました。短いレールを結構使っています。 フレキシレールは1.5mm厚さのバルサ材に貼っています。一部はバラストを撒きました。幅約５㎝なので、作るのは大変でした。面倒なのでバルサをグレーに塗りました。見た目はそんなに変わりません。 |
||
 |
||

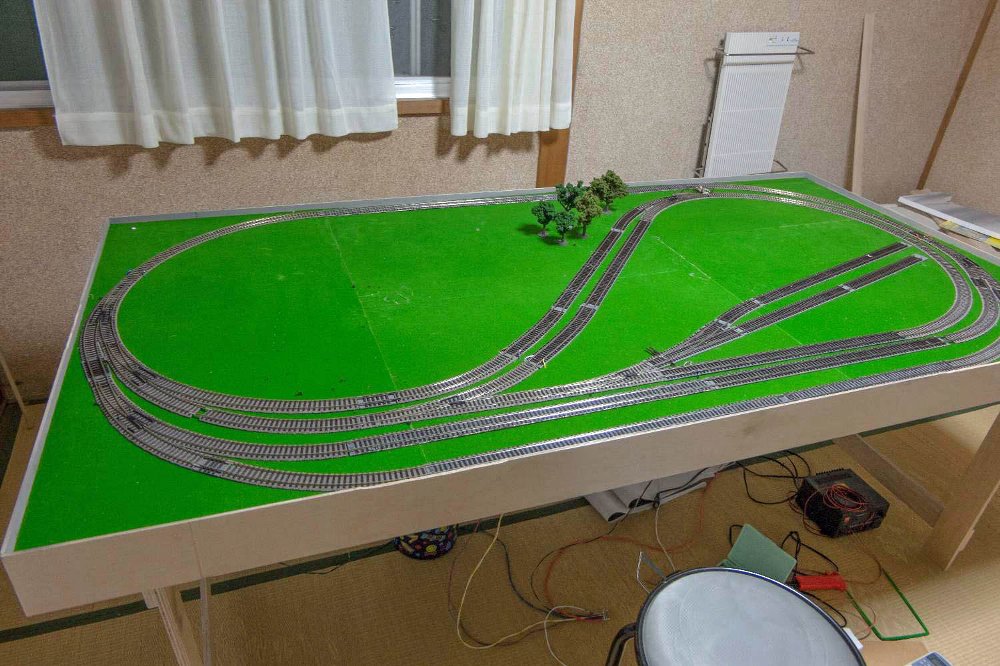

| 台にマットを敷きました。初めは周囲を両面テープで貼ったのですが、すぐ取れてしまったのでマニュアル通りマットの裏に霧吹きで水を吹き付け、木工ボンドを薄くのばして貼り付けました。 | ||
 |
||

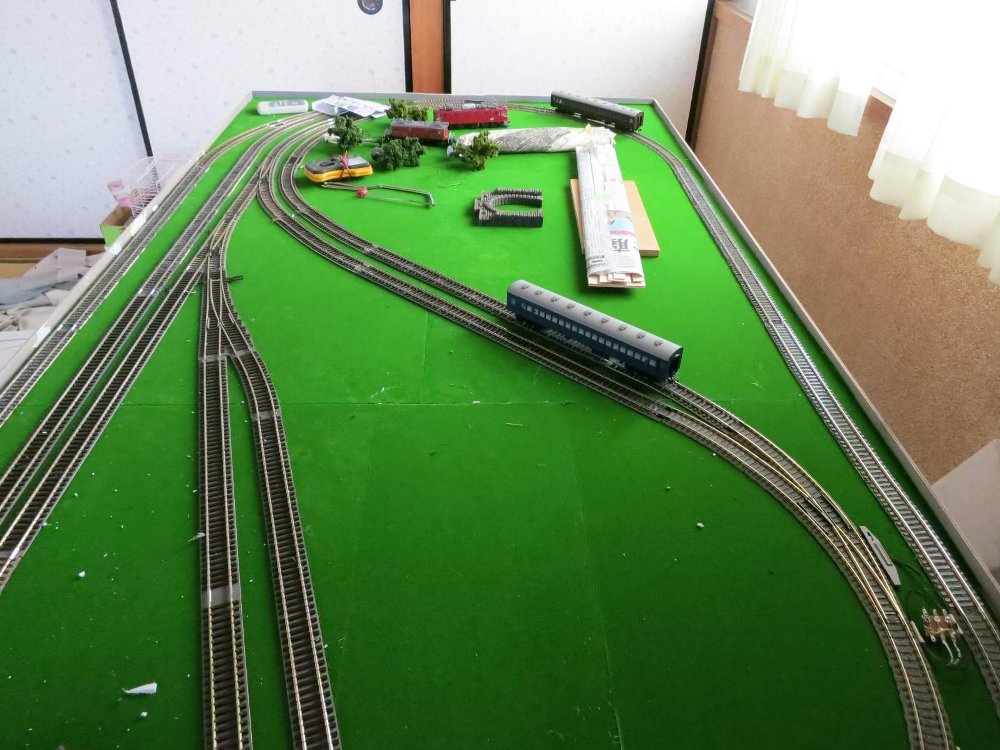

| ポイントマシンはトンネルの中のポイントのみに利用しました。２線で送りマシンの手前でダイオードを使って３線に分けています | ||
 |
||
| リバースの部分のレール間が思ったより狭かった。 | ||
