| 今回のＥＤ３６はかなり組み立てやすかったと思います |
 台車枠です。そんなに細かくなく簡単にできてしまいました |
||

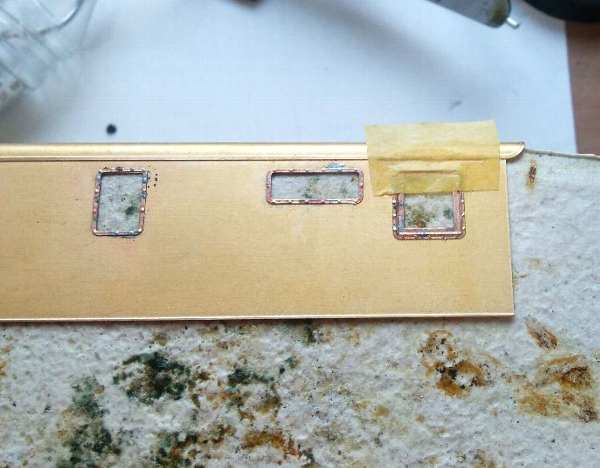

 窓枠のハンダ付けです。直接車体にハンダ付けするのが苦手でまずは薄くハンダを付けて厚みがあるものはヤスリで削りました |
||
 |
 |
||
| 位置を出して、マスキングテープで仮止めをし、ハンダゴテを当ててハンダ付けします。これは車体の裏貼りはしていない状態の薄いものなので60Wのコテでハンダ付け出来ましたが、裏貼りしてあると60Wでは熱が回らなく出来ませんでした | ||

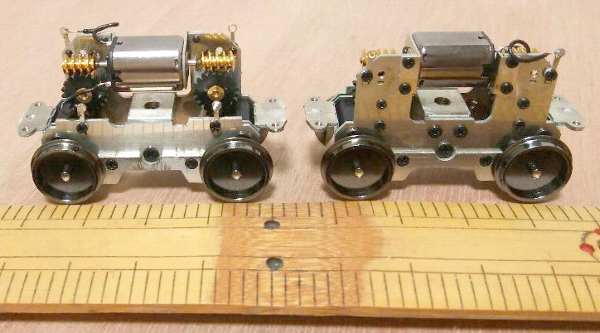

 動力部分です。モーターは2719WSBです。小さいモーターです。ワールド工芸の一連の動力と同じ造りです |
||
 車体中程の車番のハンダ付けはうまく行かず、あとでエポキシで接着しました |
||

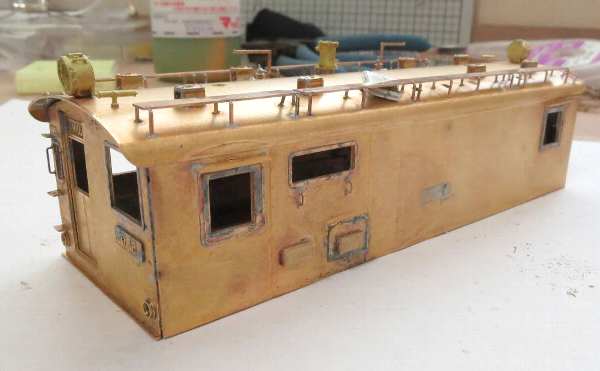

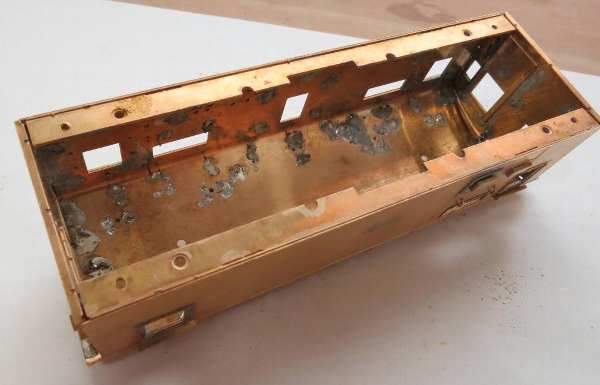

 裏側。今回はハンダの量を極力少なくしました。 |
||

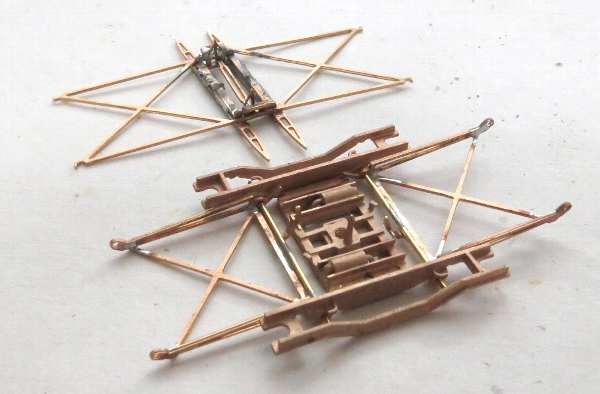

 キットに付いていたパンタグラフです。結構作りやすくて高いの買わずに済みます。折り曲げ部分は強度を稼ぐためにハンダを流しています |
||

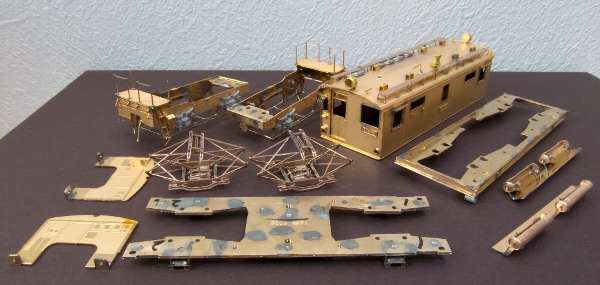

 塗装前のパーツです |
||

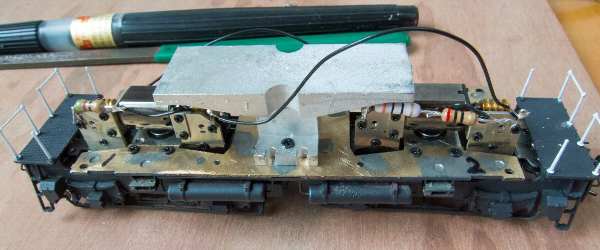

 このモーターは直列がいい 今回のモーター2719WSBは高回転タイプです。すごいスピードで走ります。上信電鉄のデキと同じと思い130Ωの抵抗を付けましたが、スピードがあまりにも遅い、いろいろ試してみて50Ωがちょうどいい感じでした。しかし考えて見れば２モーターです、それぞれのモーターに1/2程度の電圧がかかればちょうどです。２つのモーターを直列に繋げばちょうどいいはず。試してみた結果はＢＥＳＴでした。なぜ今まで思いつかなかったのだろう。 |
||
 |
||

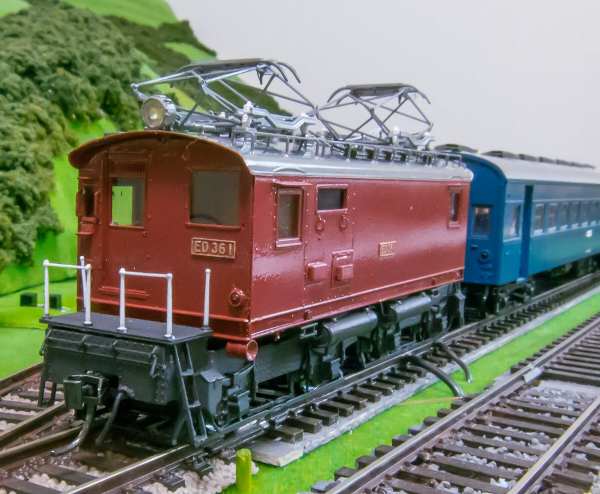

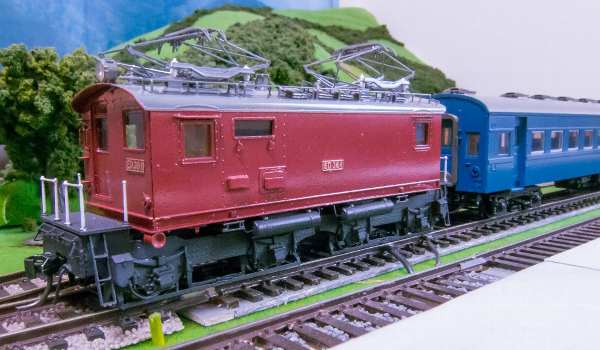

| 色は西武カラーにしました。走りはスローが効き非常にスムーズ。こんなに小さいモーターなのに力もある | ||
 |
||
