| 小型レイアウトに合うだろうと考えて、作り出しました。 鉄道ファンの図面から、ジャストシステム花子で図面と展開図を作りました。キハ１８３の時も同じように図面を作りましたが結構いい加減な図面なので、今回も気をつけましたが、やはり屋根のＲなどいろいろと問題点がありました。 図面では車体幅が狭いことですこのキハ１２０は２００番台が車体幅２７００ｍｍになっていることがわかり結構手直しをし、後で組みだして寸法が合わず、パーツを作り直すことがありました。 いろいろと手直ししたので展開図は多少寸法が合わないところが有ると思います 製作に当たってはこちらのページを参考にしました８０分の１丁目１６番地 |

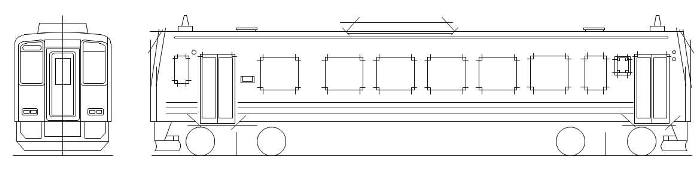

| 図面 | ジャストシステム花子 | パワーポイント | ＰＤＦ | 展開図 | 花子 | パワーポイント | ＰＤＦ |
制作記
 |

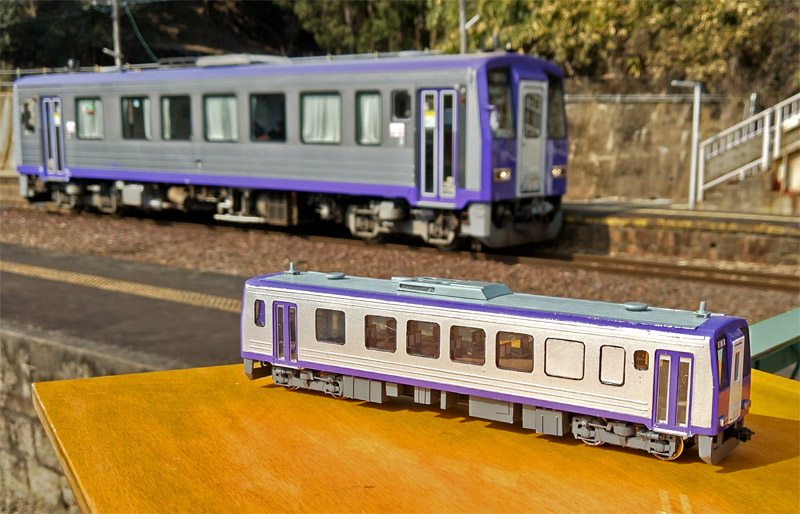

関西線大河原駅にて | |
 |

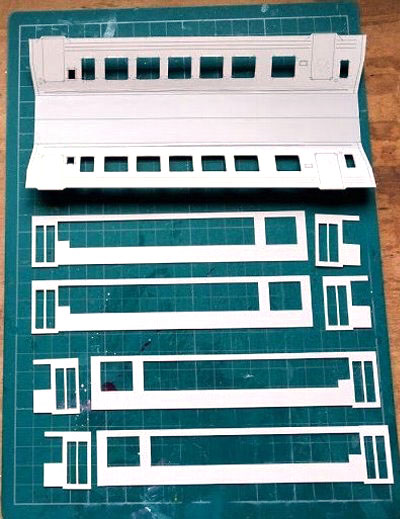

いつも通り、表は０．４ｍｍ、裏貼りは０．３ｍｍのペーパーを使います 塗装の時に気がついたのですが、車体側面が左右対称になっていました。これだとどうやって運転するのだろうか。 素朴な疑問が出ずに最後の方まで進んだのが情けない このまま進んでいきます…… |
|
 |

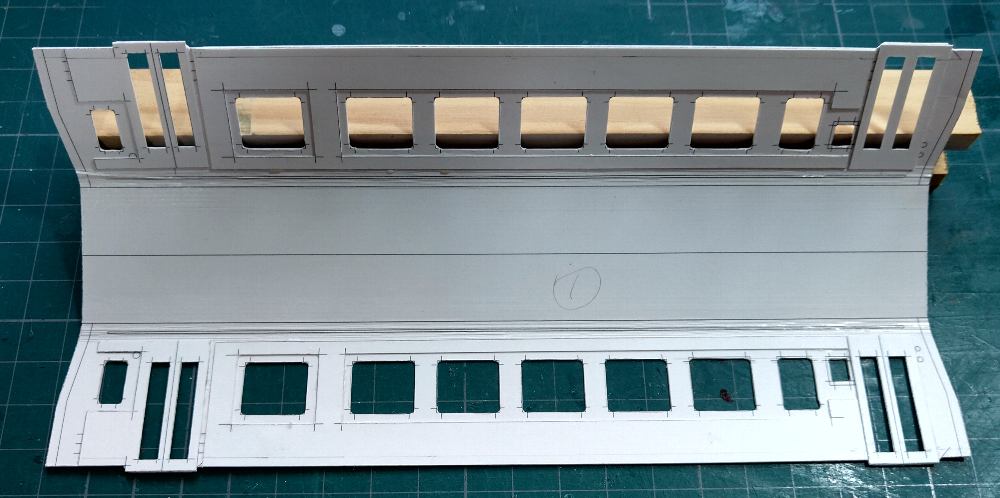

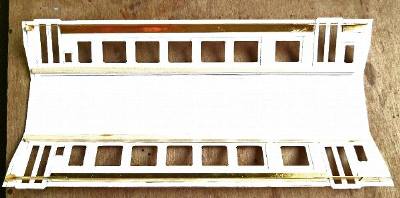

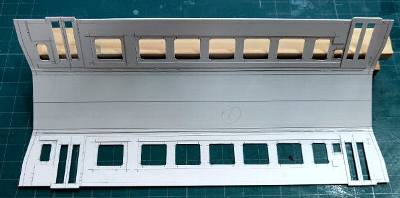

今回は窓などを抜いた裏側を表にして利用します。この方がすっきりとした仕上がりになりました。 | |
 |

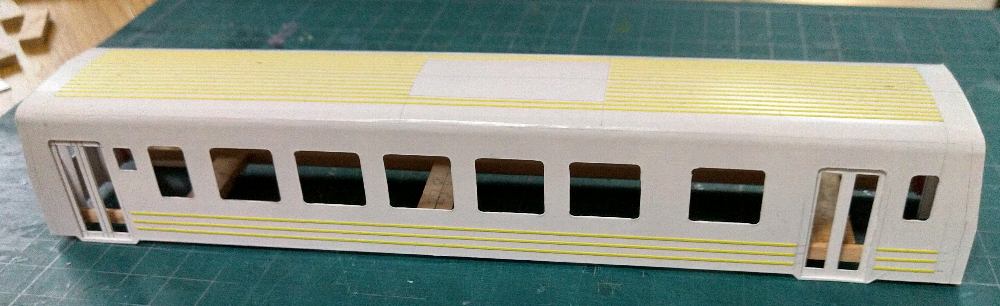

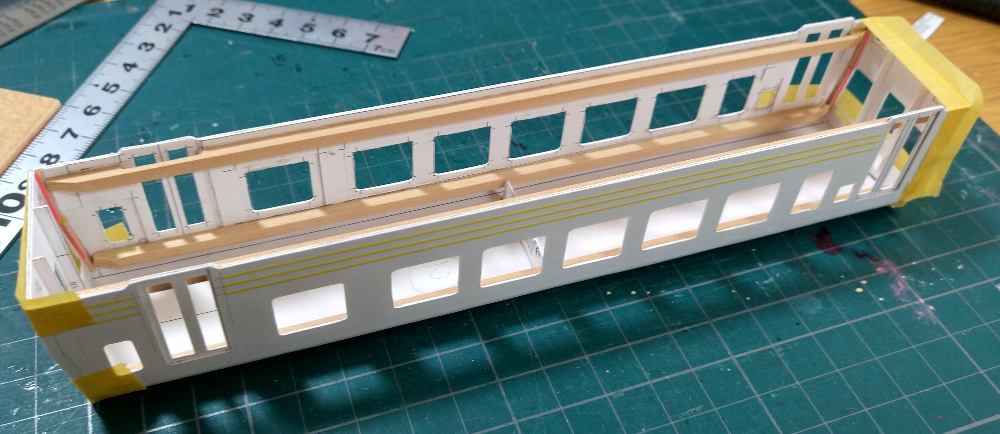

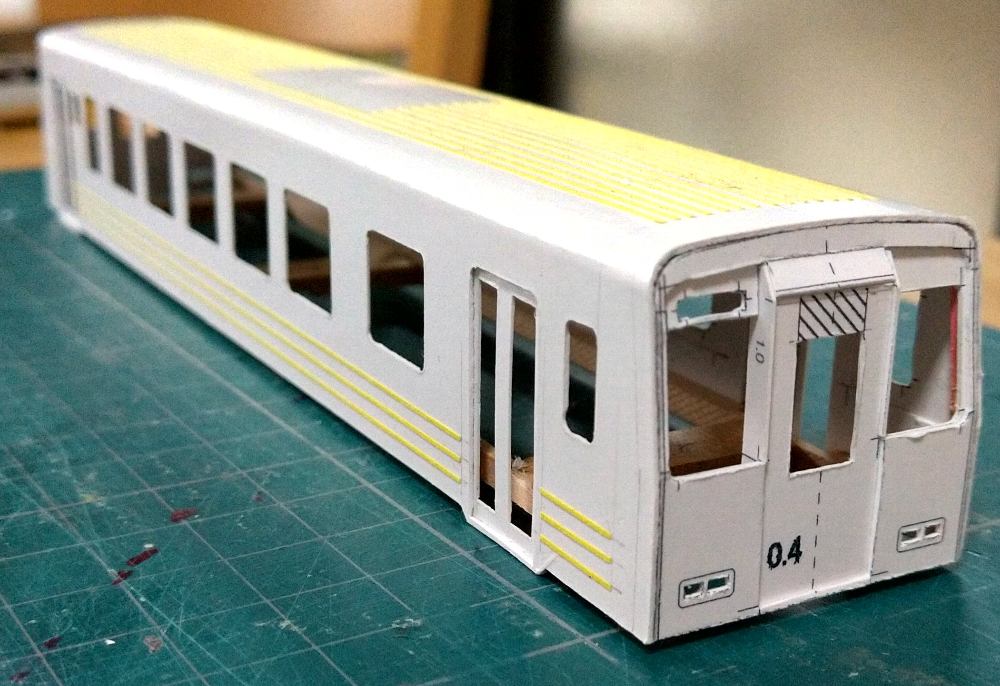

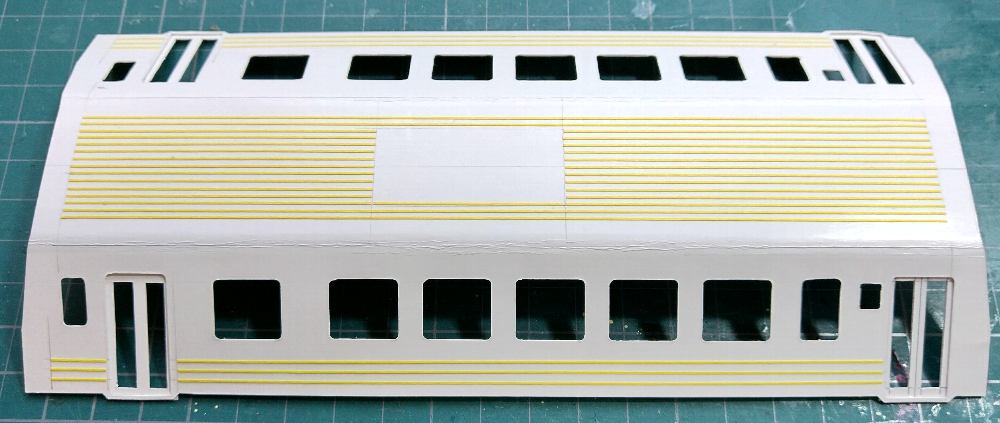

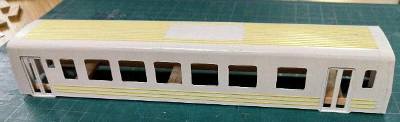

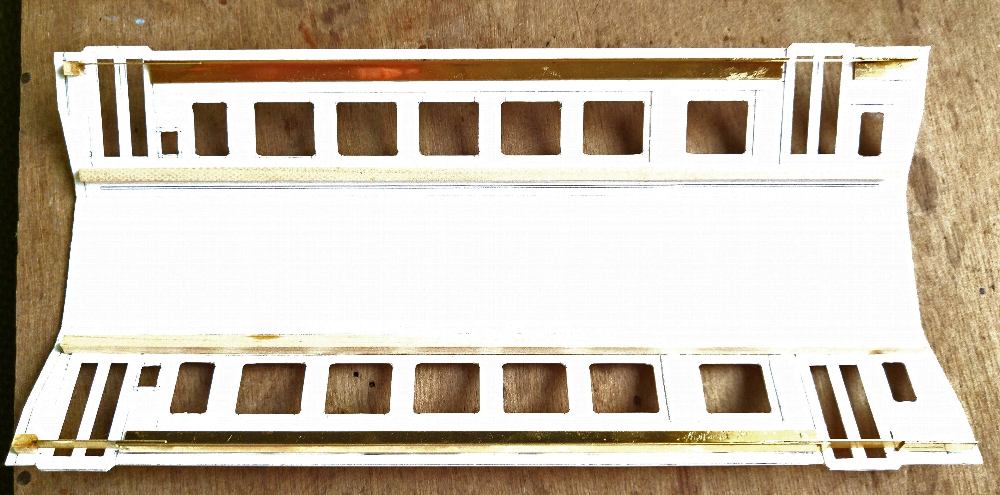

ステンレス車のコルゲートはＩＣテープを利用しています。幅は０．５ｍｍ。なかなか売っていないのでネットで検索するとアマゾンで販売していました￥４００程度だったと思います。 | |
 |

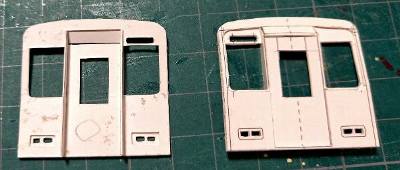

２枚のパーツで構成しています。 イメージがなかなかつかめなく何回かやり直してようやくです。 |
|
 |

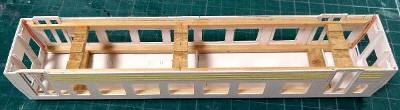

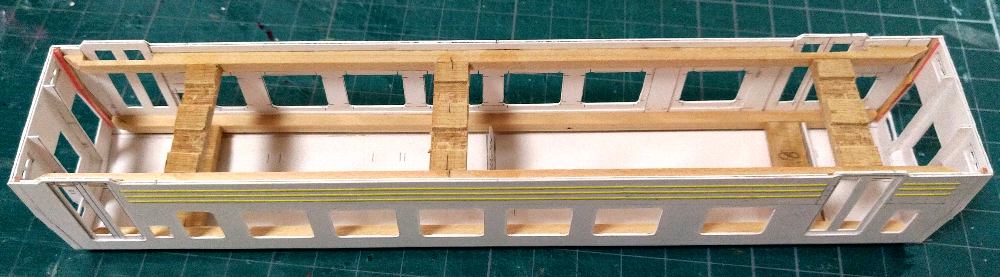

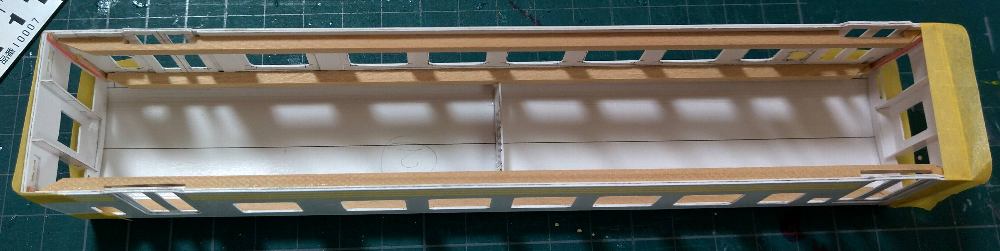

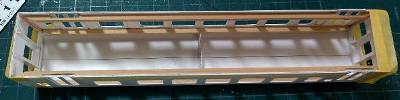

車体の補強には、Ｍ車は４．５×３．５のアングルと３ｍｍ角のヒノキ棒をＴ車はヒノキ棒のみを利用 | |
 |
||
 |
||
 |
||
 |
||
 |

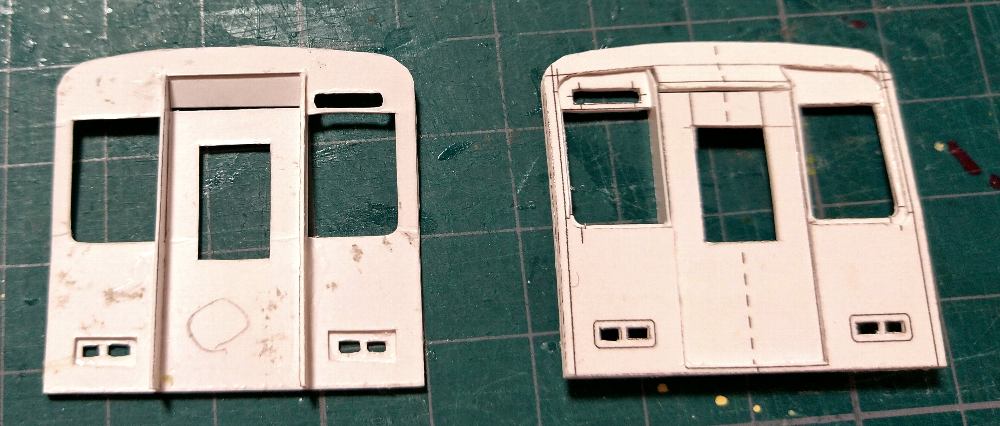

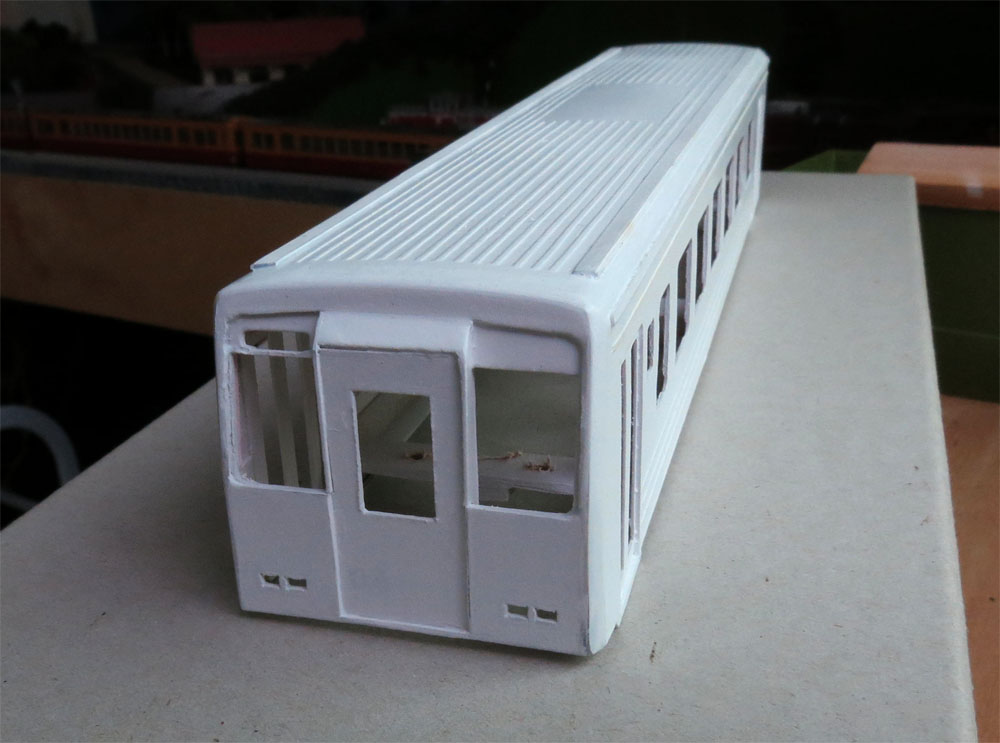

どうも寸法がうまく合わず妻板の上の方が最大０．５ｍｍ空いてしまった。 | |
 |

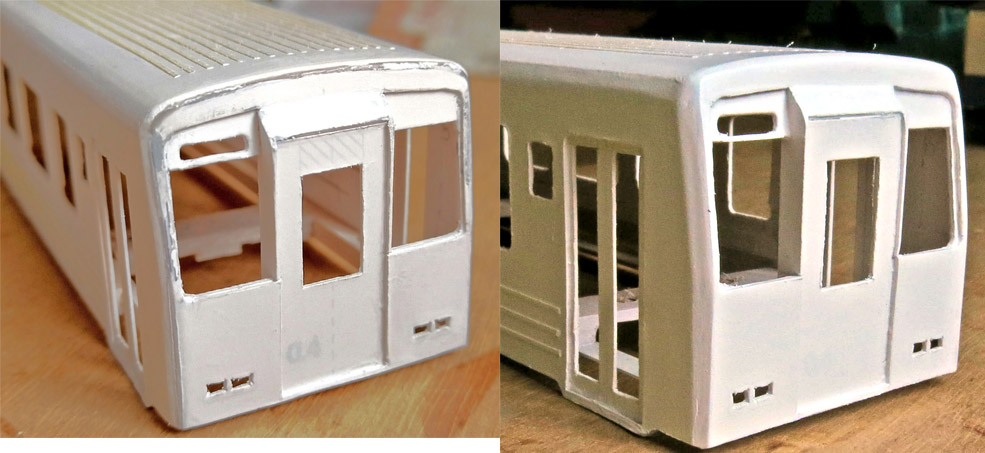

妻板部分を削ります。削った感覚が分からないので、サーフェサーを吹いては削ることを２回、その間パテで修正をしてこんな感じ。まあいいでしょう。 | |
 |

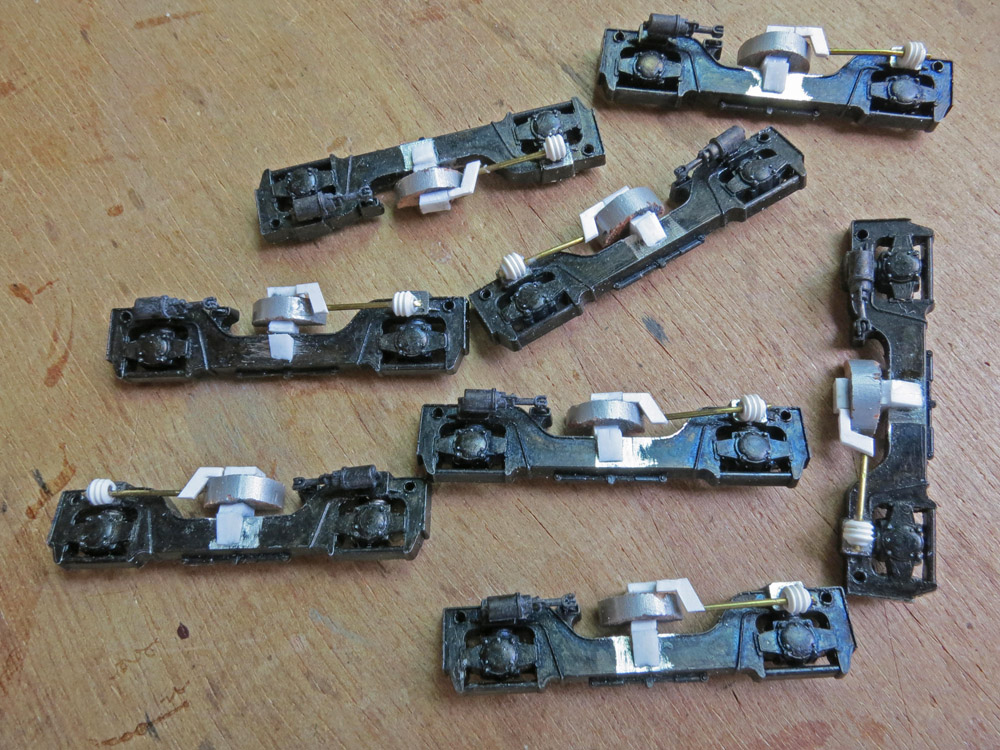

台車をどうするか。ある程度作らなあかんと考えていた。この細かい物８つ来ること考えるといやになる。ボチボチとエアサスから始めた。直径７ｍｍの丸棒が無いかといろいろ探して行き着いたのが色鉛筆だった。これを２ｍｍにカットして半分に切るとベスト。 あとはプラバンでそれらしく。パンタグラフのガイシも使ってなんとなく雰囲気のみ。拡大してみると荒さが際立ちます。動かせば何も気にならない。 |
|
 |

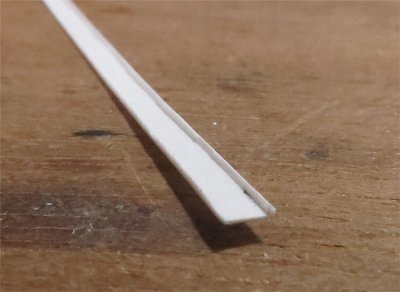

屋根のランボードをどうするか、なかなか踏み出せませんでした。０．１ｍｍ厚のケント紙を曲げて作ることにしました。幅2ｍｍ高さ０．５ｍｍです。何度も作り直してようやく２両分ができました | |
 |
あとは塗装です | |
 |

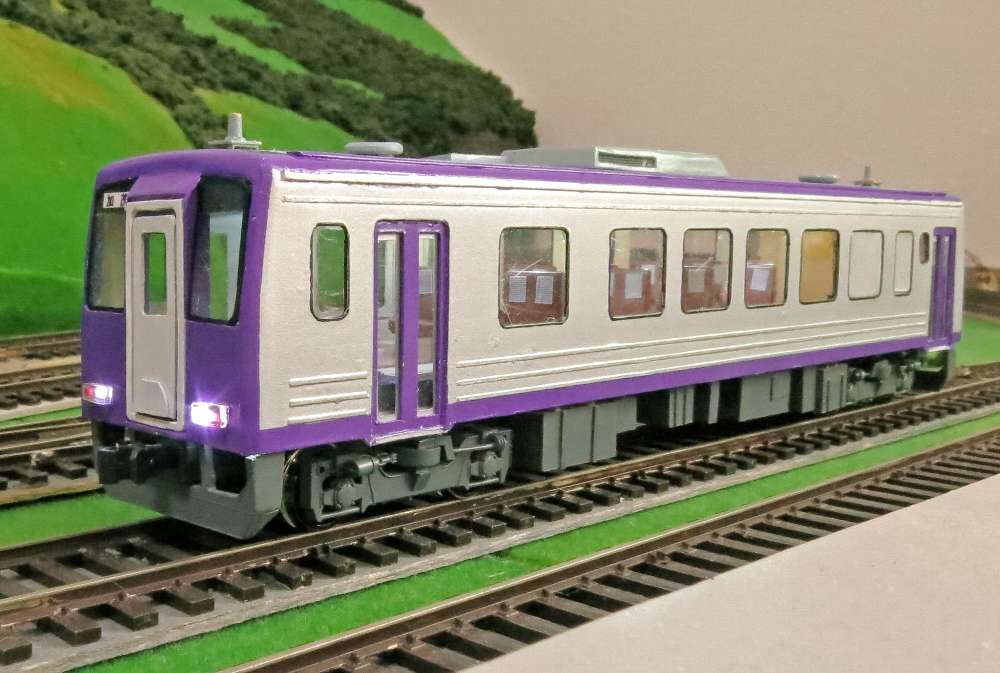

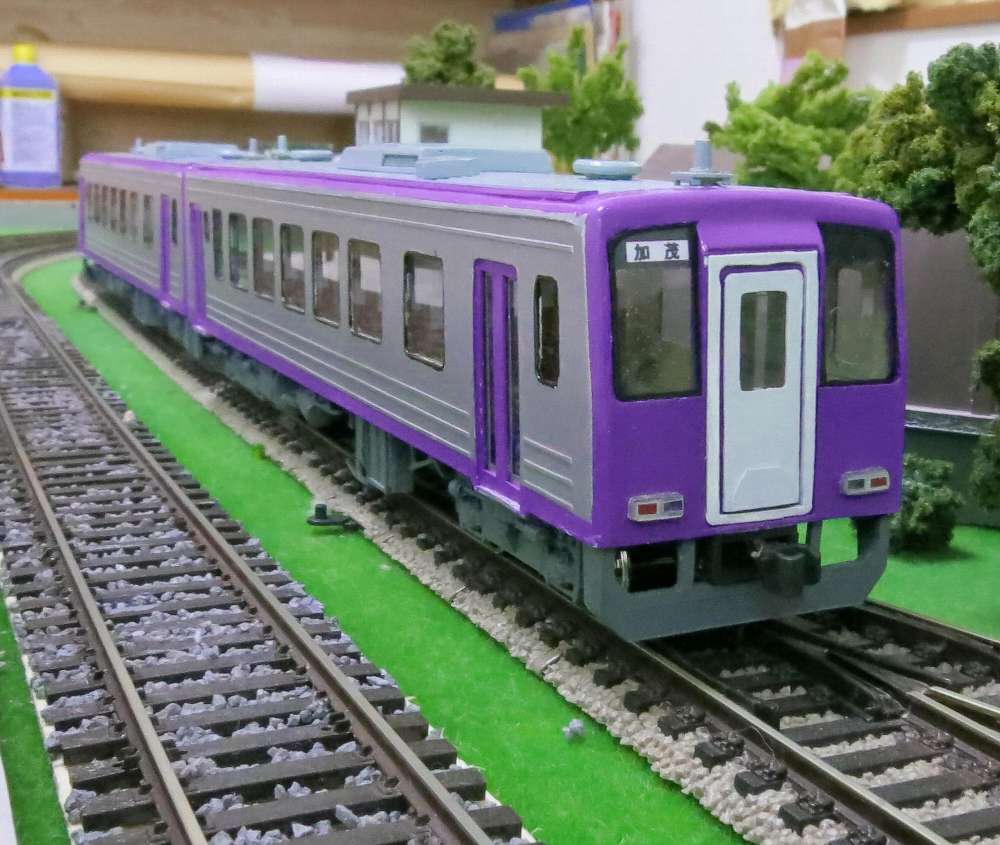

関西線のカラーです 窓枠は烏口を使いました。ドアのアルミサッシはドアガラスに銀色を塗装しています。床下機器は適当にそれらしく見えるように作りました |
|
 |

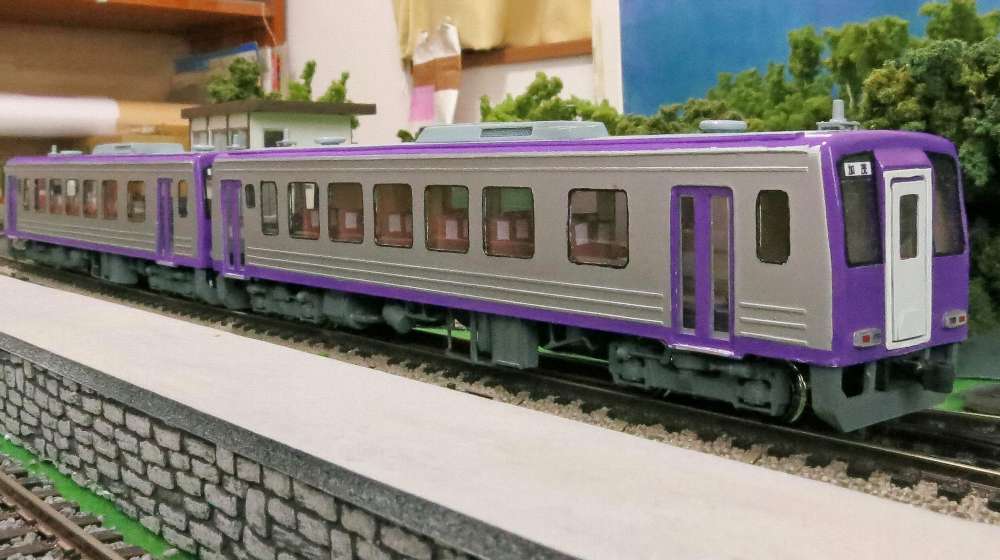

こうやってみるとシャープさはあまりなく、ぽってりした感じ | |
 |
ヘッドライトは車体に開けた穴から照らしいてます。テールライトを照らすのは省略しました。 室内照明を入れています。ＬＥＤ３つで定電流ダイオードは１８ｍＡ。電流がＬＥＤ１コ当たり６ｍＡなので少し暗め。 |
|
 |

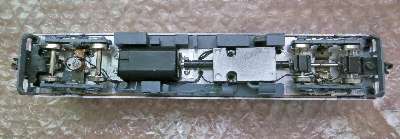

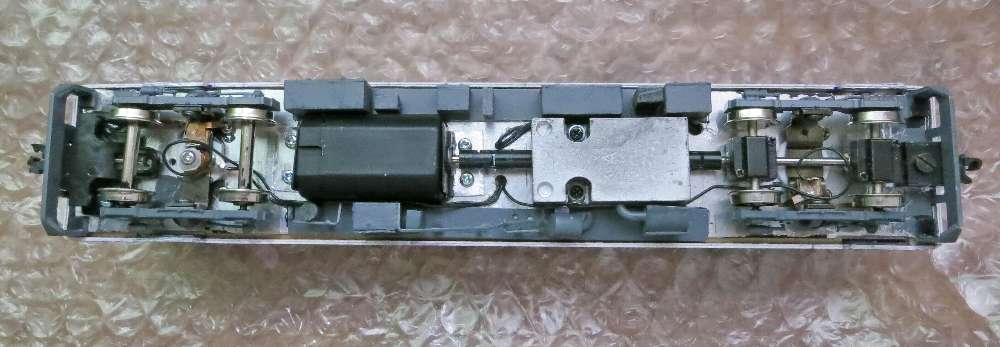

モーターはぎりぎりまで左の台車に近づけモーターとＭＰギアの距離を稼いでいます。これでもカーブ３５６Ｒに入るとユニバーサルジョイントがウェイトに当たるカラカラという音が出ます。全輪集電ですこれでないとフライッシュマンのポイントは通過できません | |
