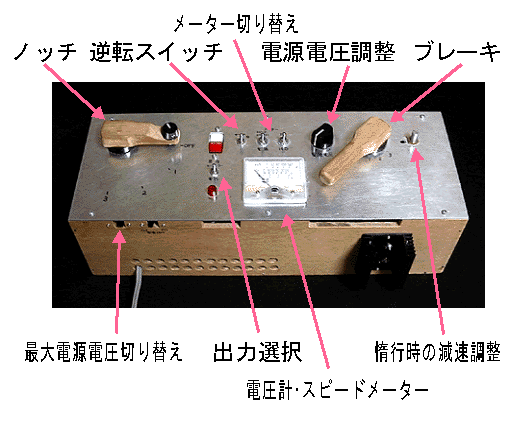

| シミュレーションゲームを意識して作ってみました。 ホームページやいろいろな資料を見て回路を考えました。加速、減速の調整を実際に走らせて行う必要があり、めんどうでしたが、使ってみるとなかなか実感的で楽しめるものです。 箱にいいものが見つからず結局箱から自作しました。又ノッチやブレーキも木を削って自作しました。 買ったら結構な値段がしますが、トランスやパーツ一式で￥４０００程度だったでしょうか。トランスは今回２Ａの容量を確保しましたが、ＡＣアダプターが余っていたら十分利用可能です。安定化電源ではないので負荷（モーターなど）の種類や量により多少電圧の変動はありますが何とかなっています。ただ電圧は最低１５Ｖ、０．７〜１Ａの容量が必要です。我が家にもＡＣアダプターがいろいろあったので１つはＡＣアダプターを利用したコントローラーを作りました。 |
回路図

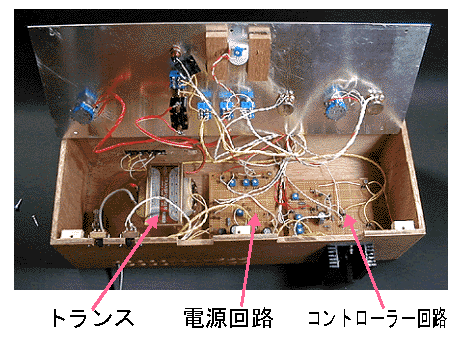

| 回路図で左側の回路は安定化電源の回路で、右側がコントロール回路です |
| 安定化電源はポピュラーなＬＭ３１７を利用しました。出力は１Ａです |
| 2SC1815はIC=0.1A以上､2SC313はIC=3.0A以上であればたいがいいけます |
